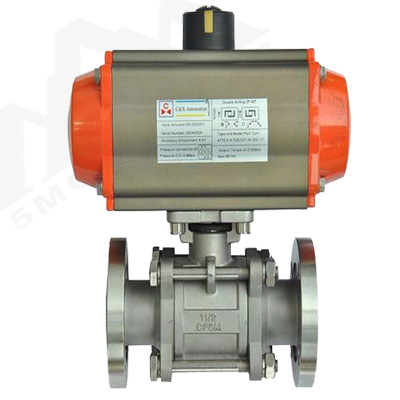

GUQ-16P不銹鋼氣動高真空球閥產品介紹：
GUQ氣動高真空球閥是適用于真空系統中接通或切斷管路中的介質流。此閥門以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為三片式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。
GUQ-16P不銹鋼氣動高真空球閥適用于帶酸、堿性的氣體或液體的介質流。
GUQ-16P不銹鋼氣動高真空球閥性能參數：
適用范圍(Pa) |
螺紋連接1.6x106～1.3x10-4 活套法蘭0.6x106～1.3x10-4 |
閥門漏率(Pa.L/S) |
≤1.3x10-4 |
氣源壓力(MPa) |
0.4~0.6 |
介質溫度(℃) |
-30～+150 -30～+240(PPL密封) |
法蘭標準 |
/；GB6070 |
安裝位置 |
任意 |
控制電路 |
標準出廠：開關型 特殊出廠：調節型 |
信號反饋 |
智能型 |
主要材料：
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

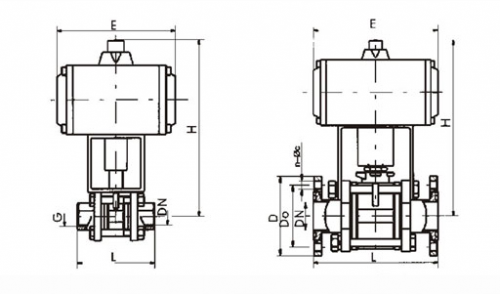

GUQ-16P不銹鋼氣動高真空球閥螺紋連接尺寸：
型號 |
通徑(DN) |
G |
H |
E |
L |
GUQ-10G |
10 |
3/8" |
130 |
104 |
68 |
GUQ-16G |
16 |
1/2" |
130 |
104 |
72 |
GUQ-25G |
25 |
1" |
141 |
140 |
90 |
GUQ-32G |
32 |
1-1/4" |
150 |
140 |
112 |
GUQ-40G |
40 |
1-1/2" |
175 |
140 |
120 |
GUQ-50G |
50 |
2" |
200 |
164 |
145 |
GUQ-63G |
63 |
2-1/2" |
245 |
164 |
185 |
GUQ-80G |
80 |
3" |
351 |
190 |
210 |
GUQ-100G |
100 |
4" |
370 |
190 |
268 |
活套連接尺寸：
型號 |
通徑(DN) |
D |
Do |
H |
E |
L |
n-ΦC |
GUQ-10F |
10 |
55 |
40 |
130 |
105 |
94 |
4-Φ6.6 |
GUQ-16F |
16 |
60 |
45 |
141 |
130 |
104 |
4-Φ6.6 |
GUQ-25F |
25 |
70 |
55 |
141 |
165 |
114 |
4-Φ6.6 |
GUQ-32F |
32 |
90 |
70 |
150 |
165 |
140 |
4-Φ9 |
GUQ-40F |
40 |
100 |
80 |
175 |
190 |
160 |
4-Φ9 |
GUQ-50F |
50 |
110 |
90 |
200 |
190 |
170 |
4-Φ9 |
GUQ-63F |
63 |
130 |
110 |
245 |
250 |
195 |
4-Φ9 |
GUQ-80F |
80 |
145 |
125 |
351 |
250 |
203 |
8-Φ9 |
GUQ-100F |
100 |
165 |
145 |
370 |
280 |
280 |
8-Φ9 |
GUQ-150F |
150 |
225 |
200 |
434 |
368 |
362 |
8-Φ11 |
GUQ-200F |
200 |
285 |
260 |
490 |
410 |
400 |
12-Φ11 |
